ODM Prefabrik Boru Makaraları, Güç Yapımı İçin SS Boru İmalatı

Ürün Açıklaması

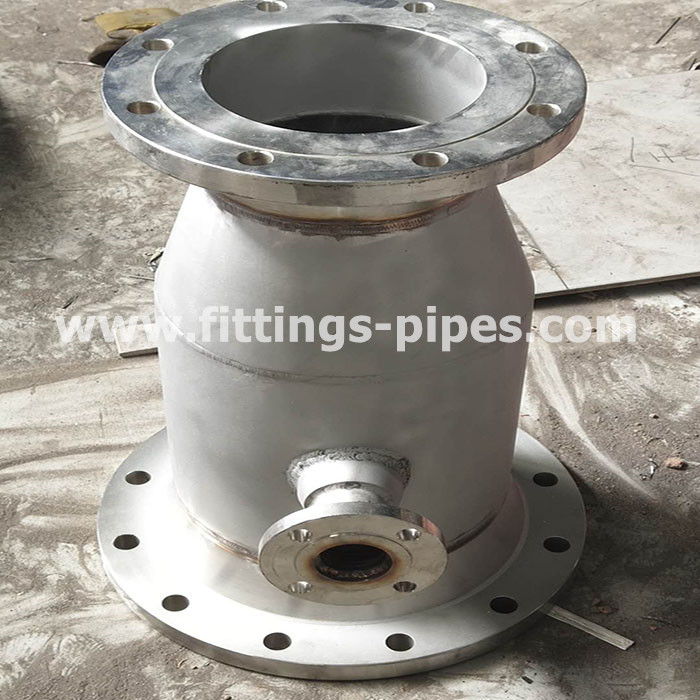

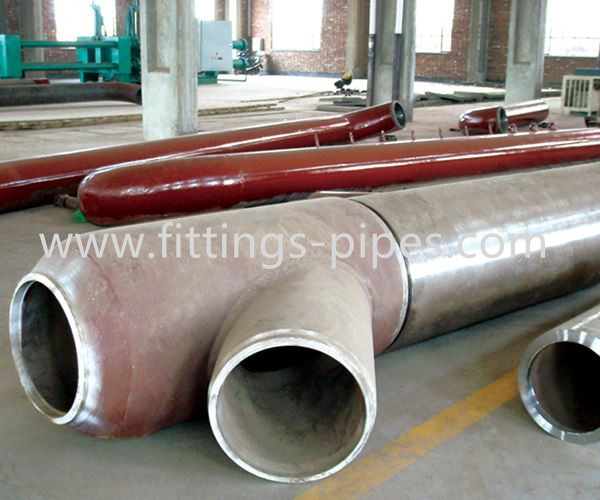

Prefabrik Boru Özel Bağlantı Parçaları Alaşımlı Çelik / Paslanmaz Çelik Boru Güç İçin Prefabrik İmalat

Santral fabrika borularında dört ana boru hattı, dört ana boru hattı

Termik santrallerde dört ana boru hattının profesyonel üreticisidir.Şirket, alaşımlı yüksek basınçlı alaşımlı çelik borular ve alaşımlı boru bağlantı parçalarının destekleyici bir tedarik birimidir.Aynı zamanda destekleme işini üstlenir ve ithal yüksek basınçlı alaşımlı dirseklerin, alaşımlı boru bağlantı parçalarının ve alaşımlı boru bükme hizmetlerinin imalatını üstlenir.Depolama, çalıştırma ve işlemeyi entegre eden karmaşık bir sistemdir.20.000 ton boru ve çelik boru depolama deposunu rezerve edin.Şirketimiz bağımsız ithalat ve ihracat haklarına sahiptir ve pazar Japonya, Almanya, İtalya, İspanya, Amerika Birleşik Devletleri, İsviçre, Polonya, Arjantin, Güney Kore ve diğer ülkelere genişlemiştir.

Santraldeki dört ana boru hattının ayrıntılı detayları:

1. Ana buhar boru hattının malzeme seçimi

Elektrik Enerjisi Bakanlığı'nın ilgili birimlerinin santral boru hattı ve bağlantı parçalarının standardizasyon toplantısında, santralin ana buhar ve su boru hatlarının spesifikasyonları önerildi.Bunlar arasında 300MW'lık ünitenin ana buhar sisteminin amiri A335P22 alaşımlı boruların kullanılmasını tavsiye etti.O zamandan beri, yerli 300Mw ünite projelerinin çoğu buna göre seçilmiştir ve ilgili üreticiler ayrıca A335P22 alaşımlı boru spesifikasyonuna uygun boru bağlantı parçaları geliştirmiştir.Jinggangshan Huaneng Santrali ve Fengcheng Santrali'nin ana buhar boru hattı ve yeniden ısıtma buharı sıcak bölüm boru hattı gibi işletmeye alınan 300 MW'lık ünitelerin tamamı A335P22 alaşımlı borular kullanıyor.A335P91 alaşımlı boru, geliştirilmiş 9Cr1Mo yüksek mukavemetli martensitik ısıya dayanıklı çeliktir.P91 alaşımlı çelik boru, yüksek sıcaklık dayanımı, yüksek oksidasyon direnci ve yüksek sıcaklıkta buhar korozyon direnci özelliklerine sahip olduğundan, 1980'lerde İngiltere, Amerika Birleşik Devletleri, Almanya ve diğer ülkelerdeki elektrik santrali ekipmanlarında yaygın olarak kullanılmaktadır.1990'lardan bu yana ülkem, ana buhar boru hattı ve elektrik santralinin yeniden ısıtma buharı sıcak bölümü boru hattı için malzeme olarak yavaş yavaş A335P91'i kullandı.

P91 çeliğinin mukavemeti P22'ninkinden daha yüksektir ve sıcaklığın artmasıyla mukavemeti daha az azalır.20℃'de, P91 alaşımlı tişörtün çekme mukavemeti, P22 alaşımlı tişörtünkinden %41.6 daha yüksektir;538℃'de, P91 çeliğinin izin verilen gerilimi, ancak P22 çeliğinden %83.3 daha yüksektir.Bunun nedeni, P91 çeliğinin yüksek sıcaklıkta P22 çeliğinden çok daha yüksek izin verilen strese sahip olmasıdır.Bu, ana buhar borusu olarak kullanıldığında duvar kalınlığını P22 çeliğinden çok daha ince yapar.P91 çeliğinin büyük birimlerde giderek daha yaygın olarak kullanılmasının ana nedeni budur.Ana buhar borusunda kullanılan P91 alaşımlı boru ek parçaları ile P22 alaşımlı boru ek parçaları arasında bir ön karşılaştırma.Ana buhar borusu P22 malzemeden yapıldığında, ana boru özelliği Φ368×82 ve branşman borusu özelliği Φ273×62.23;P91 malzemesi kullanıldığında, ana boru özelliği Φ368.3×40 ve branşman borusu özelliği Φ273×30'dur.Karşılaştırma, ana borunun et kalınlığının 42 mm azaldığını ve azalma oranının %51,2 olduğunu gösteriyor;branşman borusunun et kalınlığı 32,23 mm azalır ve azalma oranı %51,8'dir.Alaşımlı boruların toplam ağırlığı büyük ölçüde azaltılmıştır ve boruların toplam ağırlık oranı P91/P22=1/2.18'dir.

Şu anda, piyasa fiyatının dalgalanmasıyla birlikte, P91/P22 alaşımlı borunun birim ağırlık fiyat oranı yaklaşık 1,4 ila 1,95'tir.Borunun toplam ağırlık azalması, fiyat artışının etkisini aştığından, ana buhar borusu için P91 kullanmak ekonomiktir.Ek olarak, boru hattının ince duvar kalınlığı nedeniyle, boru hattının ekipman arayüzüne olan itme ve momenti azaltılabilir.Aynı zamanda, boru hattının ağırlığının azalması nedeniyle, destek ve askı yükü de buna bağlı olarak azalır.Sadece destek ve askı maliyetinden değil, aynı zamanda ilgili boru hattı kurulum maliyetinden ve inşaat maliyetinden de tasarruf edilecektir.

2. Yeniden ısıtma buharı sıcak bölümü boru hattı için boru malzemesi seçimi

Yeniden ısıtma sıcak bölümündeki borular büyük çaplı ince cidarlı borulardır.P91 alaşımlı çelik borular kullanılırsa, zaten ince olan et kalınlıkları da daha ince olacaktır.Hesaplanan boru duvarı çok ince olduğu için güvenlik açısından et kalınlığının gerçek değeri hesaplanan değerden çok daha büyüktür.Bu sayede P22 ile karşılaştırıldığında P91 alaşımlı boru kullanımı daha az ekonomiktir.Yeniden ısıtma sıcak bölümünde P22 alaşımlı boru kullanıldığında, ana boru özelliği Φ635×31 ve branşman borusu özelliği Φ508×24,8'dir;P91 malzemesi kullanıldığında, ana boru özelliği Φ727.96×21.03 ve branşman borusu özelliği Φ632.97×17.98'dir., ana boru hattının et kalınlığı 10 mm azaltıldı, branş boru hattının et kalınlığı 6,8 mm azaldı, boru hattının toplam ağırlığı fazla değişmedi ve toplam boru hattı ağırlık oranı P91/P22=1 /1.39, fiyat oranından çok daha büyüktür, bu nedenle yine de P22 boru kullanılması önerilir.

3. Yeniden ısıtma buharı soğuk bölümü için boru malzemesi seçimi

Eski Elektrik Enerjisi Bakanlığının ilgili birimlerinin santral boru bağlantılarının standardizasyon toplantısına göre, 300MW ünitelerin kullanımındaki deneyime göre, A106B dikişsiz çelik boru yerine A672B70CL32 elektrofüzyon kaynaklı çelik boru kullanılmalıdır. teknik gereksinimleri de karşılayabilen yeniden ısıtılmış buharın soğuk bölümü.Soğuk bölüm ana borusu, A106B dikişsiz çelik boru yerine A672B70CL32 dikiş çeliğini kullanır.Dikiş kaynaklı çelik boru, dikişsiz çelik borunun yaklaşık 1/3'ü olan A106B dikişsiz çelik borudan çok daha ucuzdur.Dikiş kaynaklı çelik borunun et kalınlığı sapması dikişsiz çelik borudan daha küçüktür ve kalitesi dikişsiz çelik borudan daha az değildir.

4. Yüksek basınçlı su tedarik borularının seçimi

Yüksek basınçlı su tedarik boru hattı genellikle bu projede 15NiCuMoNb5'e optimize edilmiş St4518/Ⅲ boru kullanır.Ana boru özelliği Φ406.4×50'den Φ355.6×25'e değiştirildi ve branşman borusu özelliği Φ298.6×36'dan Φ244.5×20.15NiCuMoNb5'e değiştirildi St4518/III'ün elastik modülü ve lineer genleşme katsayısı çok benzerdir, ancak 15NiCuMoNb5'in izin verilen gerilimi St4518/III'ünkinden çok daha büyüktür.Bu nedenle, yüksek basınçlı su tedarik boru hattında 15NiCuMoNb5 kullanıldığında, boru hattının et kalınlığı %50 oranında azaltılabilir.Askı malzeme tüketimi büyük ölçüde tasarruf edilebilir, ekonomi daha makul ve proje maliyeti etkin bir şekilde azaltılabilir.Bu nedenle, yüksek basınçlı su besleme boruları için 15NiCuMoNb5 alaşımlı dirsek, WB36 alaşımlı dirsek, WB36 alaşımlı te, WB36 alaşımlı redüktör ve 15NiCuMoNb5 alaşımlı te kullanılmaktadır.

Ana buhar boruları, alaşımlı boru ek parçaları, reheat buhar boruları, alaşımlı boru ek parçaları (sıcak bölüm, soğuk bölüm dahil) santral altyapısı (yeniden inşa ve genişletme dahil) projeleri için gerekli olan her türlü boru, boru, boru bağlantı parçaları ve fabrika işleme hazırlıkları firmamız tarafından sağlanmaktadır. bölümü), ana Su temini boru hatları, boru bağlantı parçaları, baypas sistemleri vb. için yüksek sıcaklık ve yüksek basınçlı dikişsiz çelik borular. Şirket, sıkı bir kalite yönetim sistemi formüle etmiştir ve çeşitli boru hattı malzemelerinin temini, ilgili uluslararası ve yerel standartları sıkı bir şekilde uygulamaktadır. amerikan asme, astm serisi, alman din serisi, avrupa en serisi ve uluslararası gb serisi ve tüm ürün belgelerine dayanmaktadır.Tüm bilgiler.Ana fırın boru malzemeleri: ST45.8/iii, 20G, A106b, 15CrMoG, 12Cr1MoVG, 10CrMo910, 12Cr2MoWWTib, T91, T92, Tp304H, Tp347H, super304h, T23, T24, vb. Altyapı için dört ana boru hattının ana malzemeleri: A335P92, A335P91, A335P22, A335P11, A672B70CL32, A691Gr2-1/4CrCL22, A106b, 15NiCuMoNb5 (WB36), vb.
