Detay Bilgi
Ürün Açıklaması

Detay Bilgi
Boyut ::	Özel Boyut, 1/2"~48"	sertifika::	ASME DNV BV API CE ABS CE
Miktar::	1 ÜNİTE	Paketleme Detayları::	Fümigasyon veya Fümigasyon Kontrplak/Ahşap Palet veya Kasa Yok
Derece ::	45D veya özelleştirilmiş	Uygulama ::	boru hattı, Petrol, Gaz/yağ/su
Vurgulamak:	45 Derece Siyah Çelik Boru Dirsek CE , CE Siyah Çelik Boru Dirsek , hongcheng 45 Derece Boru Dirsek Siyah

Ürün Açıklaması

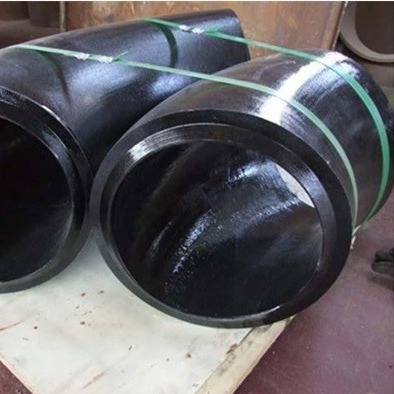

Karbon Çelik 45 Derece Ce Boru Dirsek Ek Parçaları Dn 800 Sch Std Lr A234 Wpb Siyah Çelik Boru Dirsek

Boru hattı sisteminde dirsek, boru hattının yönünü değiştiren bir boru bağlantı elemanıdır.

Açıya göre, en sık kullanılan 45 ° ve 90 ° 180 ° vardır, ayrıca projenin ihtiyaçlarına göre 60 ° ve diğer anormal açılı dirsekleri de içerir.

Dirsek malzemeleri paslanmaz çelik, alaşımlı çelik, karbon çelik, demir dışı metaller vb.

Uygulama kapsamı:

İyi kapsamlı performansı nedeniyle dirsek, kimya mühendisliği, inşaat, drenaj, petrol, hafif ve hafif sanayi, su ısıtma, yangından korunma, elektrik, havacılık, gemi yapımı ve diğer temel projelerde yaygın olarak kullanılmaktadır.

Tanım	Karbon Çelik LR Dirsek
Standart	ASTM B16.9,JIS G3458 JIS G3462 DIN 17175 EN10253
Malzeme	A234 WP5/P9/P11/P12/P22/P91 A860 WPHY 52/60/65 A403 WP304/304L/316/316L/321 13CrMo44 10CrMo910 12CrMo195 Cr5Mo 15CrMo 12Cr2Mo
Boy	Dış Çap: 6-2400mm Et Kalınlığı:1.0-200mm Uzunluk: 1-12m
Yüzey	Değirmen, Boyalı, Pas önleyici Kaplamalı, vb
Başvuru	Kazan Borusu,Kimyasal Gübre Borusu,Petrol/Gaz Borusu,Akışkan Borusu,Sondaj Borusu, Hidrolik Boru, Yapı Borusu, vb

NPS	OD D	90° Uzun Rad Merkezden Sona A	45° Uzun Rad Merkezden Sona B	90° 3 boyutlu Merkezden Sona A	45° 3 boyutlu Merkezden Sona B
1/2	21.3	38	16
3/4	26,7	38	19	57	24
1	33.4	38	22	76	31
1.1/4	42.2	48	25	95	39
1.1/2	48,3	57	29	114	47
2	60.3	76	35	152	63
2.1/2	73	95	44	190	79
3	88.9	114	51	229	95
3.1/2	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355,6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Karbon Çelik 45 Derece Dirsek ve Karbon Çelik 90 Derece Dirsek Boyutlar aksi belirtilmedikçe milimetre cinsindendir.Duvar kalınlığı (t) müşteri tarafından belirtilmelidir.

ALIN KAYNAKLI DİRSEKLERİN BOYUT TOLERANSLARI - 45° VE 90° - LR VE 3D - ASME B16.9

Nominal Boru Boyutu	1/2 ila 2.1/2	3 ila 3,1/2	4	5-8
Dış çap Eğimde (D)	+ 1.6 - 0.8	1.6	1.6	+ 2.4 - 1.6
Uçtaki İç Çap	0,8	1.6	1.6	1.6
Merkezden Sona LR (A/B)	2	2	2	2
Merkezden Sona 3D (A/B)	3	3	3	3
Nominal Boru Boyutu	10 ila 18	20 ila 24	26 ila 30	32 ila 48
Dış çap Eğimde (D)	+ 4 - 3.2	+ 6.4 - 4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
Uçtaki İç Çap	3.2	4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
Merkezden Sona LR (A/B)	2	2	3	5
Merkezden Sona 3D (A/B)	3	3	6	6
Duvar Kalınlığı (t)	Nominal Et Kalınlığının %87,5'inden az olmamalıdır

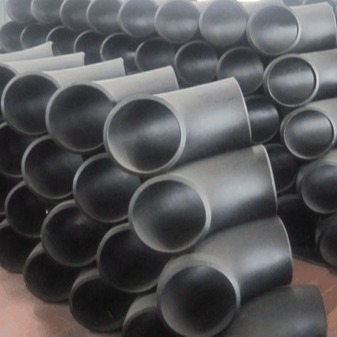

Boru Hattı CE Sertifikası için 45 Derece Siyah Çelik Boru Dirsek 2

ASTM A234 WPB Dirsek Ölçüleri

Standart: ASME B16.9, SH3408, HG/T21635 / 21631, SY/T0510

Çap: DN20 ila DN1500/ 3/4” ila 60”

Program: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Yarıçap: Kısa Yarıçap (SR) ve Uzun Yarıçap (LR)

Tip: Dikişsiz ve Kaynaklı

Yüzey: Siyah Astar, Galvaniz

Boru Hattı CE Sertifikası için 45 Derece Siyah Çelik Boru Dirsek 3

Boru Hattı CE Sertifikası için 45 Derece Siyah Çelik Boru Dirsek 4

Boru Hattı CE Sertifikası için 45 Derece Siyah Çelik Boru Dirsek 5

Boru Hattı CE Sertifikası için 45 Derece Siyah Çelik Boru Dirsek 6

Boru Hattı CE Sertifikası için 45 Derece Siyah Çelik Boru Dirsek 7

Etiket:

Ürün ayrıntıları:
Menşe yeri:	Çin
Marka adı:	hongcheng
Sertifika:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
Model numarası:	1/2" - 24"
Ödeme & teslimat koşulları:
Min sipariş miktarı:	1 bilgisayar
Fiyat:	consult
Ambalaj bilgileri:	Kontrplak Kasalar veya Paletler
Teslim süresi:	7-15 iş günü
Ödeme koşulları:	L/C, D/P, T/T
Yetenek temini:	2 Milyon Ton/Yıl
