Detay Bilgi
Ürün Açıklaması

Detay Bilgi
Model numarası::	1/2"-36"	sertifika::	ISO TÜV
Miktar::	1 ÜNİTE	Paketleme Detayları::	Fümigasyon veya Fümigasyon Kontrplak/Ahşap Palet veya Kasa Yok
DERECE::	45° 90° 180°	Standart::	ASTM B16.9,JIS G3458 JIS G3462 DIN 17175 EN10253
Vurgulamak:	TÜV Dikişsiz Galvanizli Boru Dirsek , Dikişsiz ISO Galvanizli Boru Dirsek , TUV 45 Derece Dikişsiz Boru Dirsek

Ürün Açıklaması

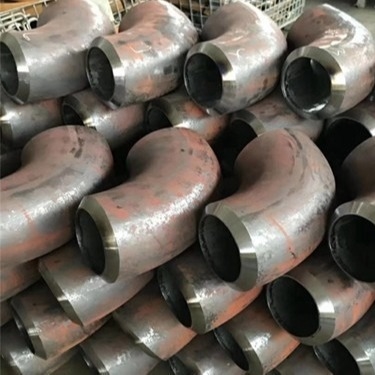

Çelik Boru Dirsek Dikişsiz Astm A234 Wpb Çelik Boru Dirsek Karbon Siyahı Galvanizli

ASTM A234 WPB, en çok talep edilenlerden biri olan 90 derecelik uzun yarıçaplı dirsek için ortak bir kalitedir.Büyük boy ve kalınlık aralığında mevcutturlar.İyi bir performansa sahipler ve çoğu endüstriyel boru hattı ihtiyacını karşılıyorlar.

Kaç Çeşit Çelik Boru Dirsek?

Şekline göre düz ve küçültücü dirsek vardır.

Açıya bağlı olarak normalde 45 derece, 90 derece ve 180 derece dirsek vardır.

Yarıçap bazında uzun yarıçaplı ( 1.5D) ve kısa yarıçaplı (1D) dirsek vardır.

Bağlantı için soket kaynak dirseği, alın kaynak dirseği ve dişli dirseğe ayrılabilirler.

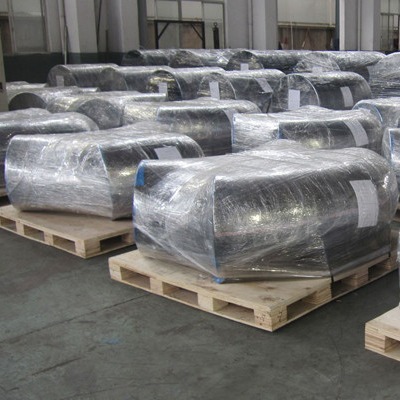

90 Derece Dirsek Paketi

Tüm Karbon Çelik Alın Kaynaklı Bağlantı Elemanlarını Ad, Sınıf, Isı No, Boyut, Standart ve Program Kalınlığı ile işaretledik.90 Derece ASTM A234 WPB Dirseğin kumlanması, boyanması ve markalanmasının ardından işçilerimiz plastik köpük ile sararak tahta sandık veya paletlere paketlediler.

Miktarın ve ürün kimliğinin kolay tanımlanması için paketin dışına şeffaf etiketler etiketlenmiştir, operasyon ve nakliye sırasında büyük özen gösterilmektedir.

Karbon Çelik Dirsek Ölçüleri

Karbon Çelik 90 Derece Dirsek ve 45 Derece Dirsek Boyutları

NPS	OD D	90° Uzun Rad Merkezden Sona A	45° Uzun Rad Merkezden Sona B	90° 3 boyutlu Merkezden Sona A	45° 3 boyutlu Merkezden Sona B
1/2	21.3	38	16
3/4	26,7	38	19	57	24
1	33.4	38	22	76	31
1.1/4	42.2	48	25	95	39
1.1/2	48,3	57	29	114	47
2	60.3	76	35	152	63
2.1/2	73	95	44	190	79
3	88.9	114	51	229	95
3.1/2	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355,6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Karbon Çelik 45 Derece Dirsek ve Karbon Çelik 90 Derece Dirsek Boyutlar aksi belirtilmedikçe milimetre cinsindendir.Duvar kalınlığı (t) müşteri tarafından belirtilmelidir.

ALIN KAYNAKLI DİRSEKLERİN BOYUT TOLERANSLARI - 45° VE 90° - LR VE 3D - ASME B16.9

Nominal Boru Boyutu	1/2 ila 2.1/2	3 ila 3,1/2	4	5-8
Dış çap Eğimde (D)	+ 1.6 - 0.8	1.6	1.6	+ 2.4 - 1.6
Uçtaki İç Çap	0,8	1.6	1.6	1.6
Merkezden Sona LR (A/B)	2	2	2	2
Merkezden Sona 3D (A/B)	3	3	3	3
Nominal Boru Boyutu	10 ila 18	20 ila 24	26 ila 30	32 ila 48
Dış çap Eğimde (D)	+ 4 - 3.2	+ 6.4 - 4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
Uçtaki İç Çap	3.2	4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
Merkezden Sona LR (A/B)	2	2	3	5
Merkezden Sona 3D (A/B)	3	3	6	6
Duvar Kalınlığı (t)	Nominal Et Kalınlığının %87,5'inden az olmamalıdır

ASTM A234 WPB Dirsek Ölçüleri

Standart: ASME B16.9, SH3408, HG/T21635 / 21631, SY/T0510

Çap: DN20 ila DN1500/ 3/4” ila 60”

Program: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Yarıçap: Kısa Yarıçap (SR) ve Uzun Yarıçap (LR)

Tip: Dikişsiz ve Kaynaklı

Yüzey: Siyah Astar, Galvaniz
