Ana sayfa ÜrünlerÇelik Boru Te ParçalarıA420GR WPL6-S Paslanmaz Çelik Dirsek Bağlantısı Sch80 90 Derece Boru Köşe Özel Tip
A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type
A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type

A420GR WPL6-S Paslanmaz Çelik Dirsek Bağlantısı Sch80 90 Derece Boru Köşe Özel Tip

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: hongcheng
Sertifika: PED、ABS、BV、DNV、GL、LR、SGS、IEI
Model numarası: 8" ila 24"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1ton
Fiyat: negotiable
Ambalaj bilgileri: Kontrplak Kasalar veya Paletler
Teslim süresi: 7-15 iş günü
Ödeme koşulları: Akreditif, D/P, T/T
Yetenek temini: Yılda 100000 Ton
Şimdi başvurun
  • Detay Bilgi
  • Ürün Açıklaması

Detay Bilgi
Anavatan :: Çin Tedarik Yeteneği :: Ayda 10000 PC
Malzeme:: Paslanmaz çelik Çeşitlilik: Sch5, Sch10, Sch20, Sch30, Standart, Sch40, Sch60, Xs, Sch8
Bağlantı:: Lehimleme kimlik doğrulama: ASME, ANSI, DIN, JIS, BS, GB, GS, KS, API
Standart:: Arsenik Petrol Şirketi B16.9 kullanım:: Petrol ve gaz su endüstrisi
Vurgulamak:

Paslanmaz Çelik Dirsek Bağlantısı Sch80

,

A420GR Paslanmaz Çelik Dirsek Bağlantısı

,

A420GR 90 Derece Boru Dirseği

Ürün Açıklaması

A420GR.WPL6-S paslanmaz çelik dirsekli Sch80 90° boru köşe özel tip



ASTM B366 SINIF WPNCMC BAĞLANTI PARÇALARININ ÖLÇÜLERİ~

Nominal Boru Boyutu Tüm Ek Parçalar Tüm Ek Parçalar Tüm Ek Parçalar Dirsekler / Tişörtler 180° Dönüş Dirsekleri 180° Dönüş Dirsekleri 180 Derece Dönüş Dirsekleri redüktörler Kapaklar
NPS Eğimde Dış Çap (1), (2)

Sonunda Kimlik

(1), (3), (4)

 Et Kalınlığı (3) Merkezden Uca Boyut A,B,C,M Merkezden Merkeze O Yüz Yüze K Uçların Hizalanması U Toplam Uzunluk H Toplam Uzunluk E
½ ila 2½

0,06

-0.03

 0.03 Nominal kalınlığın %87,5'inden az değil 0,06 0,25 0,25 0.03 0,06 0.12
3 ila 3 ½ 0,06 0,06 Nominal kalınlığın %87,5'inden az değil 0,06 0,25 0,25 0.03 0,06 0.12
4 0,06 0,06 Nominal kalınlığın %87,5'inden az değil 0,06 0,25 0,25 0.03 0,06 0.12
5 ila 8

0.09

-0.06

 0,06 Nominal kalınlığın %87,5'inden az değil 0,06 0,25 0,25 0.03 0,06 0,25
10 ila 18

0,16

-0.12

 0.12 Nominal kalınlığın %87,5'inden az değil 0.09 0,38 0,25 0,06 0.09 0,25
20 ila 24

0,25

-0.19

 0.19 Nominal kalınlığın %87,5'inden az değil 0.09 0,38 0,25 0,06 0.09 0,25
26 ila 30

0,25

-0.19

 0.19 Nominal kalınlığın %87,5'inden az değil 0.12 … … … 0.19 0,38
32 ila 48

0,25

-0.19

 0.19 Nominal kalınlığın %87,5'inden az değil 0.19 … … … 0.19

0,38





90 derecelik dirsek, esas olarak ana boruların branşman boruları için kullanılan bir tür boru bağlantı parçası ve boru konektörüdür.Malzemeye göre karbon çeliği, dökme çelik, alaşımlı çelik, paslanmaz çelik, bakır, alüminyum alaşımlı 90 derecelik dirsek vb.

90 derecelik dirsek, yüksek sıcaklık direnci ve basınç direnci, iyi esneklik ve ısı direnci özelliklerine sahiptir ve performansı diğer boru bağlantı parçalarından daha yüksektir, basit kurulum, iyi ısı iletkenliği, yerden ısıtma sistemine uygulanabilir, geri dönüştürülebilir vb. .

Ulusal standart 90° dirsek mükemmel darbe dayanımına sahiptir, kaynaklanabilir ve mekanik olarak bağlanabilir ve PB-PP-R'den üstündür.Isı iletkenliği 90 ° dirsek, boru tesisatında yaygın olarak kullanılan, dirseğin bağlantısı için kullanılan ve borunun yönünü değiştirmek için kullanılan bir bağlantı boru ekidir.Diğer isimler: 90 ° dirsek, dik açılı dirsek, aşk dirseği, damgalama dirseği, baskı dirseği, mekanik dirsek, kaynak dirseği vb.

90 derecelik dirsek esas olarak aynı veya farklı nominal çapa sahip iki boruyu bağlamak için kullanılır, böylece boru 90 ° döndürülebilir.Tabii bir de 45°, 180° ve çeşitli açılı dirsekler var.Boru çapının 1,5 katından küçük veya eşit olan bükülme yarıçapı dirseğe, boru çapının 1,5 katından büyük olan bükülme yarıçapı ise dirseğe aittir.

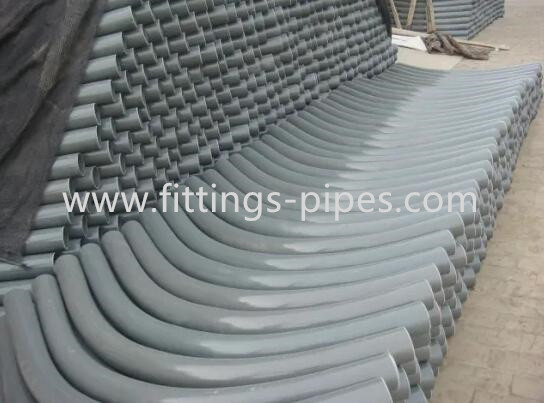

A420GR WPL6-S Paslanmaz Çelik Dirsek Bağlantısı Sch80 90 Derece Boru Köşe Özel Tip 0



Birim: inç

Nominal

Boru

Boyut

Dış çap

(OD)

 Et Kalınlığı (T) 90o Sol/Sağ Dirsek Merkezi Sona A 45o L/R Dirsek Merkezi Sona B 90o S/R Dirsek Merkezi Sona A Tees Center CM'yi Bitiriyor

Kapak Uzunluğu

e
Sch.5S Sch.10S Sch.40S Sch.80S
1/2 0,840 0,065 0,083 0,109 0,147 1.50 0,625   1.00 1.00
3/4 1.050 0,065 0,083 0,113 0,154 1.12 0,438   1.13 1.00
1 1.315 0,065 0,109 0,133 0,179 1.50 0,875 1.00 1.50 1.50
1-1/4 1.660 0,065 0,109 0,140 0,191 1.88 1.00 1.25 1.88 1.50
1-1/2 1.900 0,065 0,109 0,145 0,200 2.25 1.12 1.50 2.25 1.50
2 2.375 0,065 0,109 0,154 0,218 3.00 1.38 2.00 2.50 1.50
2-1/2 2.875 0,083 0,120 0,203 0,276 3,75 1.75 2.50 3.00 2.00
3 3.500 0,083 0,120 0,216 0,300 4.50 2.00 3.00 3.38 2.50
4 4.500 0,083 0,120 0,237 0,337 6.00 2.50 4.00 4.13 3.00
5 5.563 0,109 0,134 0,258 0,375 7.50 3.12 5.00 4.88 3.50
6 6.625 0,109 0,134 0,280 0,432 9.00 3,75 6.00 5.63 4.00
8 8.625 0,109 0,148 0,322 0,500 12.00 5.00 8.00 7.00 5.00
10 10.750 0,134 0,165 0,375 0,500 15.00 6.25 10.00 8.50 6.00
12 12.750 0,156 0,180 0,375 0,500 18.00 7.50 12.00 10.00 7.00
14 14.000 0,156 0,250 0,375 0,500 21.00 8.75 14.00 11.00 7.50
16 16.000 0,165 0,250 0,375 0,500 24.00 10.00 16.00 12.00 8.00
18 18.000 0,165 0,250 0,375 0,500 27.00 11.25 18.00 13.50 9.00
20 20.000 0,188 0,250 0,375 0,500 30.00 12.50 20.00 15.00 10.00
24 24.000 0,218 0,250 0,375 0,500 36.00 13.50 24.00 17.00 12.00

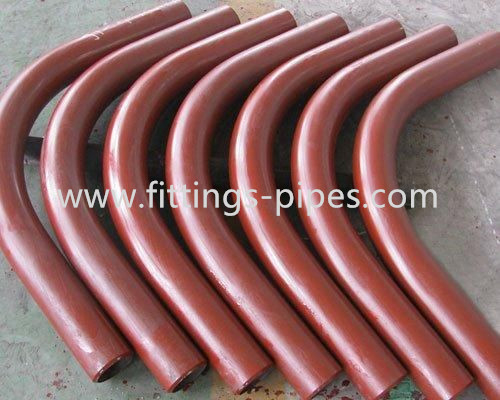

A420GR WPL6-S Paslanmaz Çelik Dirsek Bağlantısı Sch80 90 Derece Boru Köşe Özel Tip 1





ASTM A234 Kapsamı:

1.1 Bu spesifikasyon, ASME B16.9, B16.11, MSS-SP-79, MSS-SP-83 ve MSS-SP-95'in en son revizyonu kapsamındaki dikişsiz ve kaynaklı yapıya sahip işlenmiş karbon çeliği ve alaşımlı çelik bağlantı parçalarını kapsar.Bu bağlantı parçaları, orta ve yüksek sıcaklıklarda hizmet için basınçlı borularda ve basınçlı kap imalatında kullanım içindir.Bu ASME ve MSS Standartlarından farklı bağlantı parçaları, Spesifikasyon A 960/A 960M'nin Ek Gerekliliği S58'e uygun olarak sağlanacaktır.

1.2 Daha yüksek derecede muayenenin istendiği bağlantı parçaları için isteğe bağlı ek gereklilikler sağlanmıştır.İstenildiğinde bu ek gerekliliklerden biri veya birkaçı siparişte belirtilebilir.

1.3 Bu şartname, döküm kaynak bağlantı parçalarını veya dökümlerden işlenmiş bağlantı parçalarını kapsamaz.Dökme çelik kaynak bağlantı parçaları, A 216/A 216M ve A 217/A 217M Spesifikasyonlarına tabidir.

1.4 Bu belirtim hem inç-pound birimlerinde hem de SI birimlerinde ifade edilir.Bununla birlikte, sipariş geçerli "M" spesifikasyon gösterimini (SI birimleri) belirtmediği sürece, malzeme inç-pound birimlerinde sağlanacaktır.

1.5 İnç-pound veya SI birimlerinde belirtilen değerler, ayrı ayrı standart olarak kabul edilmelidir.Metin içinde SI birimleri parantez içinde gösterilmiştir.Her sistemde belirtilen değerler tam eşdeğer değildir;bu nedenle, her sistem diğerinden bağımsız olarak kullanılmalıdır.birleştirme







A420GR WPL6-S Paslanmaz Çelik Dirsek Bağlantısı Sch80 90 Derece Boru Köşe Özel Tip 2





A420GR WPL6-S Paslanmaz Çelik Dirsek Bağlantısı Sch80 90 Derece Boru Köşe Özel Tip 3

SSS:



1. Bir fabrika veya ticaret şirketi misiniz?

Biz bir fabrikayız. Ayrıca başka çelik işleri yapan bir fabrikamız da var.

2. Sizden nasıl teklif alabilirim?

Bize mesaj bırakabilirsiniz, her mesaja zamanında cevap vereceğiz.Veya Trademanager tarafından hatta konuşabiliriz.

Ayrıca iletişim bilgilerimize iletişim sayfasından ulaşabilirsiniz.

3. Sipariş vermeden önce numune alabilir miyim?

Evet elbette.Genellikle numunelerimiz ücretsizdir.Numuneleriniz veya teknik resimleriniz ile üretebiliriz.

4. Teslim süreniz nedir?

Teslimat süresi genellikle yaklaşık 20 gündür (her zamanki gibi 1*20FT).

Stok varsa 2 gün içinde gönderebiliriz.

5. Ödeme koşullarınız nedir?

Olağan ödeme süremiz %30 depozitodur ve geri kalanı B/L'ye karşıdır.L/C de kabul edilebilir.EXW,FOB,CFR,CIF,DDU.

6. Fabrikanız kalite kontrol konusunda ne yapıyor?

Kalite önceliklidir.Fabrikamız ISO9001 kimlik doğrulaması kazanmıştır.Fabrikamızdan çıkan ürünlerin %100 kaliteli olduğunu garanti ediyoruz.

Ve Her Süreç, çok katı bir operasyona sahibiz ve denetlemek için 2 teknisyen ayarladık.Ürünler bittikten sonra,

kalifiye olmayan ürünleri almak için son testi yapacağız
