Ürün ayrıntıları:
|
|
| Menşe yeri: | Çin |
|---|---|
| Marka adı: | hongcheng |
| Sertifika: | PED、ABS、BV、DNV、GL、LR、SGS、IEI |
| Model numarası: | 1/2" ila 72" |
|
Ödeme & teslimat koşulları:
|
|
| Min sipariş miktarı: | 1 PARÇA |
| Fiyat: | FOB USD 1-1000/PCS |
| Ambalaj bilgileri: | Tahta sandıkta, paletlerde veya müşterilerin ihtiyacına göre |
| Teslim süresi: | 7-15 iş günü |
| Ödeme koşulları: | L/C, D/P, T/T |
| Yetenek temini: | 1000000 adet/ay |
|
Detay Bilgi |
|||
| boyut:: | 1/2" - 72" | sertifika:: | TÜV/SGS/ISO9000/EN10204 3.1B |
|---|---|---|---|
| Ödeme şartları :: | L/C, D/A, D/P, T/T, Western Union, MoneyGram | Standart :: | ANSI, ASME API5L, OCT, DIN ve JIS vb. |
| Yüzey işleme:: | Siyah boya, pas önleyici yağ, kum püskürtme | Tedarik Yeteneği:: | 1000ton/ay |
| Vurgulamak: | Alaşımlı Inconel Eksantrik Boru Redüktörü,Alaşımlı Eksantrik Boru Redüktörü Alın Kaynaklı,Inconel Alın Kaynağı Konsantrik Redüktör |
||
Ürün Açıklaması
Spesifikasyon Listesi
| Ürün Adı | Karbon Çelik / Paslanmaz Çelik Konsantrik / Eksantrik Redüktör |
| Boy | 1/2"-24" dikişsiz, 26"-80" kaynaklı |
| Standart | ANSI B16.9, EN10253-2, DIN2616, JIS B2311, |
| duvar kalınlığı | STD, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, DIN, JIS vb. |
| Tip | Dikişsiz ve Kaynaklı |
| Son | Eğim ucu/BE/alın kaynaklı |
| Yüzey | doğa rengi, vernikli, siyah boya, pas önleyici yağ vb. |
| Malzeme |
Karbon çeliği: A234WPB, A420WPL6 St37,St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH,P295GH,P355GH vb. |
| Boru hattı çeliği: WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 vb. | |
| Cr-Mo alaşımlı çelik: P11,P22,P5, P9,P91, 10CrMo9-10, 16Mo3 vb. | |
| Başvuru |
Petrokimya endüstrisi; havacılık ve uzay endüstrisi; ilaç endüstrisi; gaz egzozu; enerji santrali; gemi inşası; su arıtma, vb. |
| Avantajlar | hazır stok, daha hızlı teslimat süresi; her boyutta mevcuttur, otomatikleştirilmiş; yüksek kalite |
Çelik boru redüktörü, boru hatlarında iç çapa göre büyükten küçüğe boyutunu küçültmek için kullanılan bir bileşendir.Buradaki küçülmenin uzunluğu, daha küçük ve daha büyük boru çaplarının ortalamasına eşittir.Burada redüktör difüzör veya nozul olarak kullanılabilir.Redüktör, çeşitli boyutlardaki mevcut boruların veya boru sistemlerinin hidrolik akışının karşılanmasına yardımcı olur.
Kimya fabrikalarında ve enerji santrallerinde çelik redüktör kullanımı yapılmaktadır.Boru sistemini güvenilir ve kompakt hale getirir.Boru sistemini her türlü olumsuz etki veya termal deformasyondan korur.Basınç çemberi üzerindeyken her türlü sızıntıyı önler ve montajı kolaydır.Nikel veya krom kaplı redüktörler ürün ömrünü uzatır, yüksek buhar hatları için faydalıdır ve korozyonu önler.
Redüktör Çeşitleri
Konsantrik redüktör ve eksantrik redüktör olmak üzere iki tip redüktör vardır.

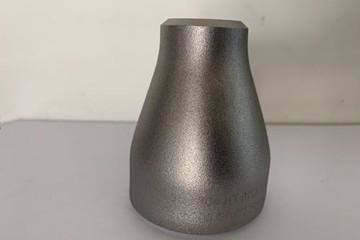

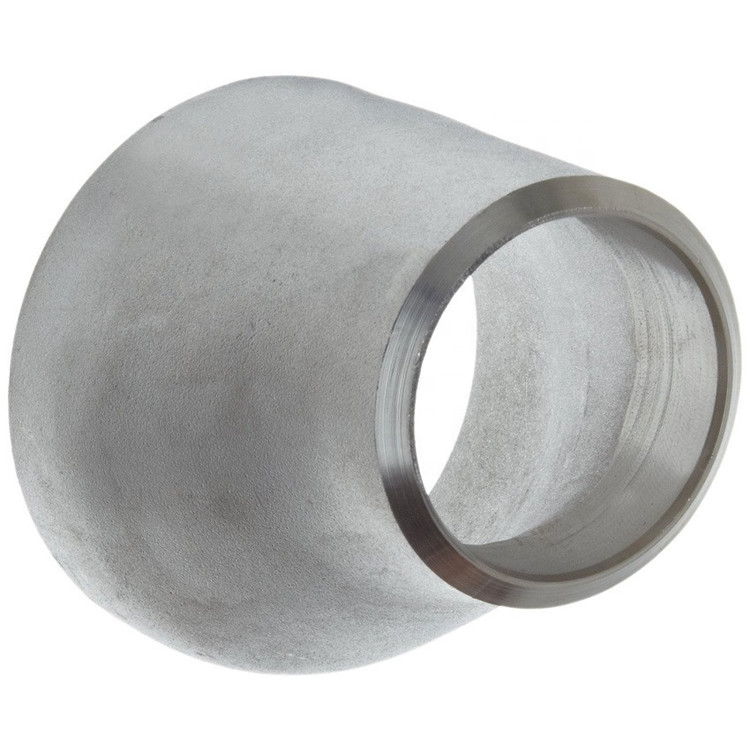

Konsantrik giderici
Bu redüktör, merkez hattı çevresinde çapı eşit olarak büyüten veya küçülten simetrik ve konik şekilli bağlantı parçalarından oluşur.Örneğin 1” boru ¾” boruya geçtiğinde borunun üstü veya altı düz kalmaz.Tek veya çoklu çap değiştiğinde yaygın olarak kullanılır.
Eksantrik Redüktör
Çapı küçülten veya büyüten, ancak merkez hattına göre simetrik olmayan konik şekilli bir bağlantı parçası.Bu, boru tesisatı sistemlerinde bir borunun çapını bir boyuttan daha büyük veya daha küçük boyuta küçültmek için kullanılır.
Farklı bağlantı tiplerinden aralıklar, boru redüktörü, soket kaynak redüktörü ve alın kaynağı redüktörü ile sınıflandırılabilir.
Soket kaynak eki olarak da adlandırılan soket kaynak redüktörü, 1, 2 ve 3 olmak üzere üç tipi vardır. İmalat standartları ASME B16.11'e uygundur.
Soket Kaynağı, alın kaynağının gücünün ½'sine direnir, bu nedenle NPS 2 veya daha az çapa sahip küçük çaplı borular için kullanılır.Alın Kaynağı, yüksek basınç ve sıcaklık boru hatları için uygun olduğu için iyi bir güce sahiptir.
Alın kaynağı redüktörü, ASME B16.9'a ve kaynak işlemine göre ASME B16.25'e göre üretilmiş, düz veya eğimli olarak biter.
Menşe Yeri: Çin
Boru redüktörleri eşmerkezli redüktörler ve eksantrik redüktörler haline gelir. Karbon çeliğinden, alaşımlı çelikten, paslanmaz çelikten, düşük sıcaklık çeliğinden veya yüksek performanslı çelikten vb.
Ürün Adı: Konsantrik/Eksantrik redüktör
Boyut: 1/2″–72″
Dikişsiz dirsek: 1/2″～24″ DN15～DN600
Kaynaklı Dirsek: 4″～72″ DN150～DN1800
Duvar Düşüncesi: sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100,sch120, sch140, sch160, xxs, std,sch5s, sch20s, sch40s, sch80s
Maksimum kalınlık: 120mm
Standart: ANSI B16.9 / 16.28, ASTM A53/A106, API 5L, ASME B36.10M—1996, DIN2605 / 2615 / 2616, JIS P2311/2312
Malzeme: Karbon çeliği, alaşımlı çelik, paslanmaz çelik
Yüzey işleme: Şeffaf yağ, paslanmaya karşı dayanıklı siyah yağ veya sıcak galvanizli.
Verilerle çizim:
ANSI /ASME B16.9 Redüktör Boyutları, Alın Kaynaklı Konsantrik Redüktör Boyut Tablosu, Eksantrik Alın Kaynak
| Kod RCD REISO | Ø BÜYÜK | Ø KÜÇÜK | YÜKSEKLİK H mm | TEORİK AĞIRLIK KG | ||||
| DN | D mm | Kalınlık S mm | DN | g mm | Kalınlık mm | |||
| 27 21 | 3/4 | 26.9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0.08 |
| 33 21 | 1 | 33.7 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.09 |
| 33 27 | 3/4 | 26.9 | 2.3 | 0.09 | ||||
| 42 21 | 1″1/4 | 42.4 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.12 |
| 42 27 | 3/4 | 26.9 | 2.3 | 0.13 | ||||
| 42 33 | 1 | 33.7 | 2.6 | 0.14 | ||||
| *48 21 | 1"1/2 | 48,3 | 2.6 | 1/2 | 21.3 | 2.0 | 64 | 0.18 |
| 48 27 | 3/4 | 26.9 | 2.3 | 0.19 | ||||
| 48 33 | 1 | 33.7 | 2.6 | 0.20 | ||||
| 48 42 | 1″1/4 | 42.4 | 2.6 | 0.20 | ||||
| 60 27 | 2 | 60.3 | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0.30 |
| 60 33 | 1 | 33.7 | 2.6 | 0.31 | ||||
| 60 42 | 1″1/4 | 42.4 | 2.6 | 0.32 | ||||
| 60 48 | 1"1/2 | 48,3 | 2.6 | 0.33 | ||||
| 76 33 | 2″ 1/2 | 76.1 | 2.9 | 1 | 33.7 | 2.6 | 90 | 0.40 |
| 76 42 | 1″1/4 | 42.4 | 2.6 | 0.47 | ||||
| 76 48 | 1"1/2 | 48,3 | 2.6 | 0.48 | ||||
| 76 60 | 2 | 60.3 | 2.6 | 0.49 | ||||
| 89 42 | 3 | 88.9 | 3.2 | 1″1/4 | 42.4 | 2.6 | 90 | 0,55 |
| 89 48 | 1"1/2 | 48,3 | 2.6 | 0.61 | ||||
| 89 60 | 2 | 60.3 | 2.9 | 0.62 | ||||
| 89 76 | 2″ 1/2 | 76.1 | 2.9 | 0.63 | ||||
| 114 48 | 4 | 114.3 | 3.6 | 1"1/2 | 48,3 | 2.6 | 100 | 0.85 |
| 114 60 | 2 | 60.3 | 2.9 | 0.98 | ||||
| 114 76 | 2″ 1/2 | 76.1 | 2.9 | 1.00 | ||||
| 114 89 | 3 | 88.9 | 3.2 | 1.02 | ||||
| 139 60 | 5 | 139.7 | 4.0 | 2 | 60.3 | 2.9 | 127 | 1.60 |
| 139 76 | 2″ 1/2 | 76.1 | 2.9 | 1.70 | ||||
| 139 89 | 3 | 88.9 | 3.2 | 1.74 | ||||
| 139 114 | 4 | 114.3 | 3.6 | 1.76 | ||||
| *168 76 | 6 | 168.3 | 4.5 | 2″ 1/2 | 76.1 | 2.9 | 140 | 2.60 |
| 168 89 | 3 | 88.9 | 3.2 | 2.70 | ||||
| 168 114 | 4 | 114.3 | 3.6 | 2.82 | ||||
| 168 139 | 5 | 139.7 | 4.0 | 2.94 | ||||
| 219 114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | 152 | 5.03 |
| 219 139 | 5 | 139.7 | 4.0 | 5.12 | ||||
| 219 168 | 6 | 168.3 | 4.5 | 5.18 | ||||
| *273 114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7.00 |
| *273 139 | 5 | 139.7 | 4.0 | 7.20 | ||||
| 273 168 | 6 | 168.3 | 4.5 | 7.40 | ||||
| 273 219 | 8 | 219.1 | 6.3 | 7,55 | ||||
| 323 168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4.5 | 203 | 11.00 |
| 323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 323 273 | 10 | 273 | 6.3 | 11.20 | ||||
JIS SCH STD Konsantrik Eksantrik Redüktör Dikişsiz Boru Ek Parçaları
SCH STD Konsantrik Eksantrik Redüktör Dikişsiz Boru Ek Parçaları
Ürün Açıklaması
Redüktör, borunun çapı için kullanılan bir boru bağlantı elemanıdır.Yaygın olarak kullanılan şekillendirme işlemi, çap preslemeyi küçültme, çap preslemeyi genişletme veya çapı küçültme artı çap preslemeyi genişletmedir ve damgalama şekillendirme, belirli spesifikasyonlardaki boru çaplarını küçültmek için de kullanılabilir.
a.Çap küçültme/çap genişletme oluşturma
Küçük ve küçük kafaların çap küçültme şekillendirme işlemi, küçük ve küçük kafaların büyük ucuyla aynı çapta bir boş boruyu bir şekillendirme kalıbına koymak ve metalin hareket etmesini sağlamak için boruyu eksenel yönde bastırmaktır. kalıp boşluğu ve şekle küçülür.Redüktörün küçültülmüş çapının boyutuna göre, tek seferlik pres şekillendirme veya çoklu pres şekillendirme olarak ikiye ayrılır.
b.Damgalama ve şekillendirme
Küçük ve küçük kafaları üretmek için çelik boruların hammadde olarak kullanılmasına ek olarak, küçük ve küçük kafaların bazı özellikleri çelik plakaların damgalama işlemiyle de üretilebilir.Çizim için kullanılan zımbanın şekli, boyut kafasının iç yüzeyinin boyutuna göre tasarlanır ve boşluklu çelik levha zımba ile delinir ve gerilir.
| Dikişsiz Boru Ek Parçaları | |
| Ürün | 45/90/180 derece, dirsek/tee/başlık/redüktör/büküm |
| Standart | ASME, DIN, JIS |
| Boy | 1/2"-120" |
| Kalınlık |
SCH10, SCH20, SCH30, SCHSTD, SCH40, SCH60, SCH80, SCH100, SCH120, SCH140, SCH160, SCHXXS |
| Hammadde | Karbon Çelik, Alaşımlı Çelik, Paslanmaz Çelik |
| paketleme | Kumaş çanta, Ahşap kutu, Palet |
| Müşterinin ihtiyacına göre pah, kumlama, markalama, boyama sağlayabiliriz. | |
